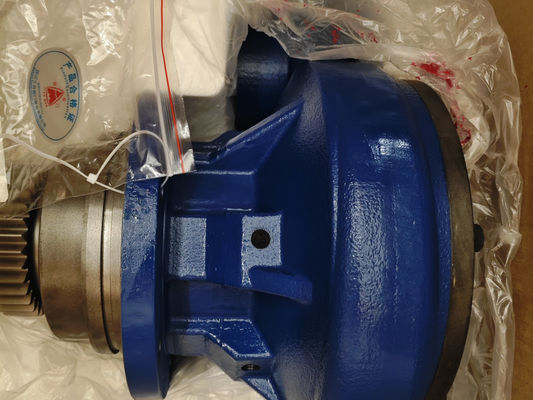

مضخة مياه 1003807945 من قطع غيار مولد الديزل Weichai Baudouin 12M55G2250/6

ملخص المواصفات الفنية للمحرك 12M55G2250/6

البيانات الأساسية

• طراز المحرك: 12M55G2250/6
• عدد الأسطوانات / الصمامات: 12 أسطوانة / 48 صمامًا
• ترتيب الأسطوانات: على شكل حرف V
• تجويف الأسطوانة × الشوط: 180 مم × 215 مم
• الإزاحة: 65.65 لتر
• دورة الديناميكا الحرارية: ديزل رباعي الأشواط
• نسبة الانضغاط: 16.5:1
• ترتيب الإشعال: A1-B1-A5-B5-A3-B3-A6-B6-A2-B2-A4-B4
• نظام التبريد: تبريد سائل (ماء + 50% مضاد للتجمد)
• نظام الوقود: حقن مباشر عالي الضغط بالسكة المشتركة
• الشفط: بشاحن توربيني ومبرد لاحق
• الحذافة وغطاء الحذافة: SAE 00، 21"
• دوران المحرك (من وجهة نظر الحذافة): عكس اتجاه عقارب الساعة

الطاقة والأداء

• السرعة المقدرة: 1800 دورة في الدقيقة
• صافي ناتج الطاقة:
  • الطاقة الأولية (PRP): 2048 كيلو واط / 2747 حصانًا
  • طاقة الاستعداد للطوارئ (ESP): 2308 كيلو واط / 3096 حصانًا
• متوسط سرعة المكبس: 4.81 م/ث
• متوسط الضغط الفعال للمكبح (BMEP) @ ESP: 25.0 بار

نظام التشحيم

• سعة الزيت (منخفض / مرتفع): 330 لتر / 380 لتر
• ضغط الزيت (السرعة الخاملة): ≥1.8 بار
• ضغط الزيت (1800 دورة في الدقيقة @ PRP): 4 - 6.5 بار
• نسبة استهلاك الزيت إلى استهلاك الوقود: ≤0.4 جم/كيلو واط·ساعة
• إجمالي سعة النظام (بما في ذلك المرشحات): 460 لتر

نظام التبريد

• نوع المبرد: كهربائي
• نوع المروحة: دافع كهربائي، 4 × 34.5 كيلو واط، 460 فولت تيار متردد، 1750 دورة في الدقيقة
• سعة سائل تبريد المحرك: 306 لتر
• سعة سائل تبريد الرادياتير والأنابيب: 220 لتر
• تدفق هواء مروحة التبريد: 2820 متر مكعب/دقيقة
• إنذار درجة حرارة سائل التبريد القصوى (إيقاف التشغيل): 112 درجة مئوية

نظام العادم

• الحد الأقصى لضغط العادم الخلفي: 150 ملي بار
• الحد الأقصى لدرجة حرارة العادم قبل الشاحن التوربيني: 740 درجة مئوية
• تدفق العادم @ PRP: 501.5 متر مكعب/دقيقة
• تدفق العادم @ ESP: 554.1 متر مكعب/دقيقة
• الحد الأدنى لقطر أنبوب العادم: 280 مم

نظام الوقود

• المحافظ: يتم التحكم فيه بواسطة وحدة التحكم الإلكترونية (ECU)
• معدل تدفق الوقود: 2800 لتر/ساعة
• الحد الأقصى لضغط مدخل الوقود: 0.5 بار
• الحد الأقصى لتقييد عودة الوقود: 0.2 بار
• استهلاك الوقود (@ 100% حمل، ESP): 200.1 جم/كيلو واط ساعة (586.0 لتر/ساعة)

النظام الكهربائي

• جهد النظام: 24 فولت تيار مستمر (سالب إلى الأرض)
• طاقة المشغل: 2 × 8.5 كيلو واط
• طاقة شاحن البطارية: 1.6 كيلو واط
• تيار شاحن البطارية: 55 أمبير

البيانات الفيزيائية والضوضاء

• الأبعاد الكلية (الطول × العرض × الارتفاع): 4193 × 2241 × 2787 مم
• الوزن الجاف للمحرك (بدون المبرد والأنابيب): 9550 كجم
• الوزن الجاف للمحرك (مع المبرد والأنابيب): 11500 كجم
• الوزن الرطب للمحرك (مع الزيت وسائل التبريد): 12486 كجم
• مستوى الضوضاء (@ 1 متر، بدون المبرد والكاتم): 125.5 ديسيبل (A)
